Der8auer изучил расплавленную RTX 5090

И пришел к выводу, что проблема в самом стандарте 12VHPWR от Nvidia

Полное видео на английском

Немецкий блогер и глава компании Thermal Grizzly Роман Хартунг, так же известный как ПК-энтузиаст под ником der8auer опубликовал видео о ситуации с расплавлением разъёма питания видеокарты RTX 5090 Founders Edition, которая была недавно опубликована на Reddit. Автор поста под ником ivan6953 оказался берлинцем и предоставил свою видеокарту, блок питания и кабель для изучения.

По словам der8auer'а он пообщался с пострадавшим около трех часов и пришёл к выводу, что тот не является новичком в вопросе сборки ПК, глубоко погружён в культуру  и потому вероятность человеческой ошибки, того самого "не вставил до конца" - крайне мала.

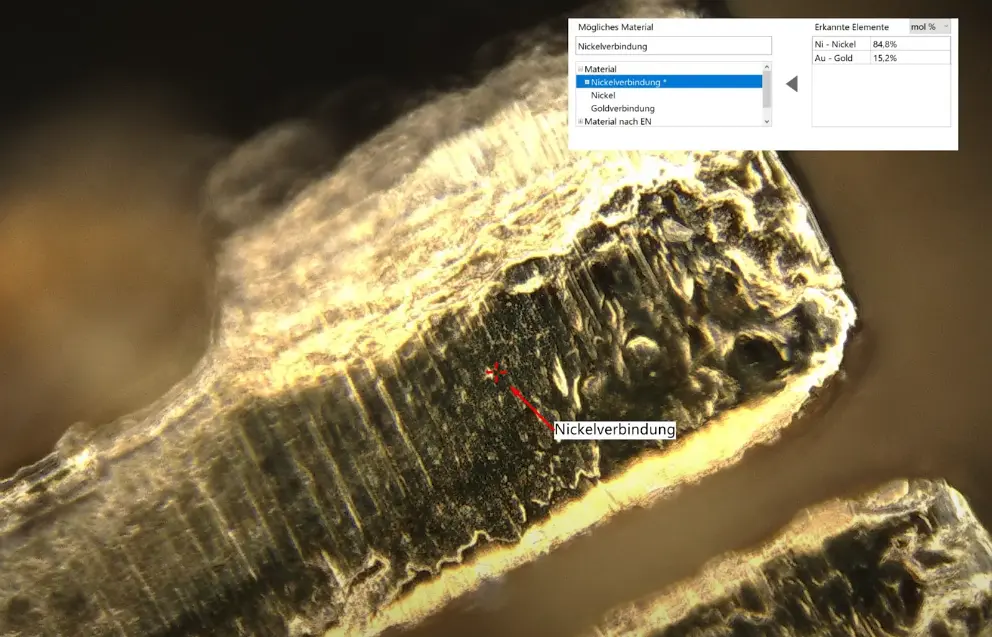

Так же блогер не считает валидными обвинения в использовании "стороннего кабеля", поскольку сам по себе термин вызвает сомнения. С его точки зрения расплавленный кабель от компании MODDIY, что занимается поставками комплектующих для энтузиастов, вряд ли чем то хуже, чем варианты от вендоров, вроде ASUS, Palit или Gigabyte. Кроме того с помощью сканирующего оборудования, было выяснено что металические штырьки в коннекторе были не просто никелированы, но с добавлением золота, что говорит о высоком классе изделия.

Анализ коннектора
Анализ коннектора

На съёмках с микроскопа хорошо видно, что со стороны GPU пострадала только одна линия из двенадцати, но пластик расплавился практически полностью.

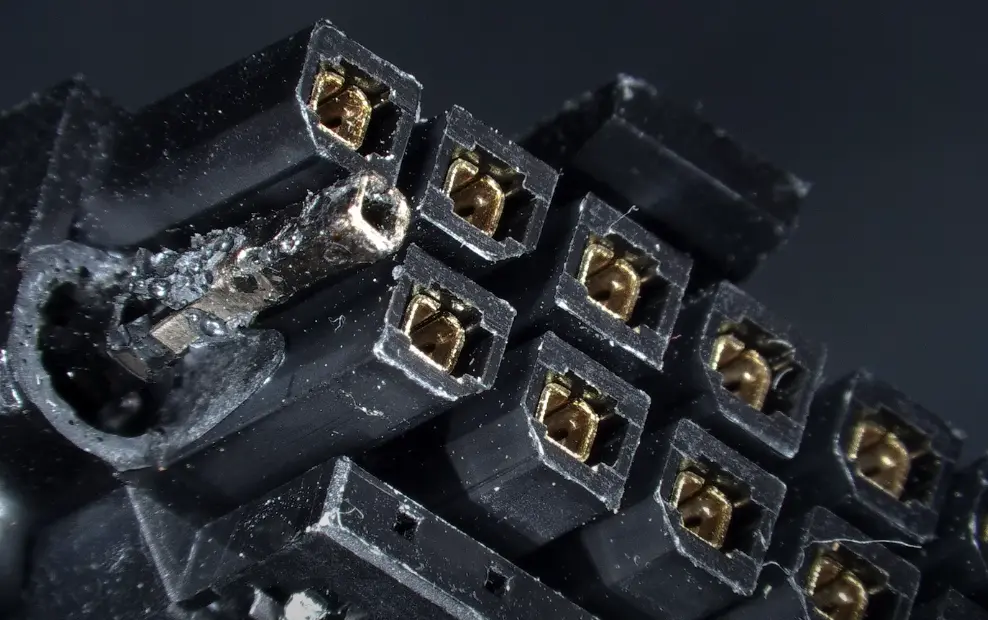

Расплавленная линия коннектора со стороны GPU
Расплавленная линия коннектора со стороны GPU

Кроме того, оплетка провода данной линии расплавилась практически по всей длине, что говорит об очень высокой температуре проводника.

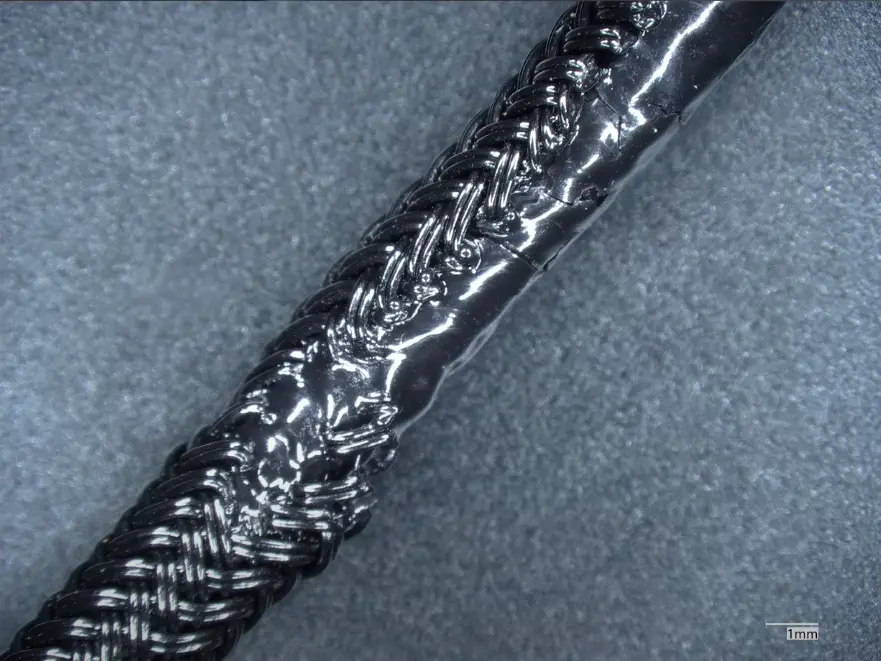

Расплавенная оплетка провода
Расплавенная оплетка провода

В коннекторе GPU картина схожая, выгорел один контакт, в БП Asus ROG Loki повреждений больше, но все они имеют в эпицентре тот же злосчастный коннектор.

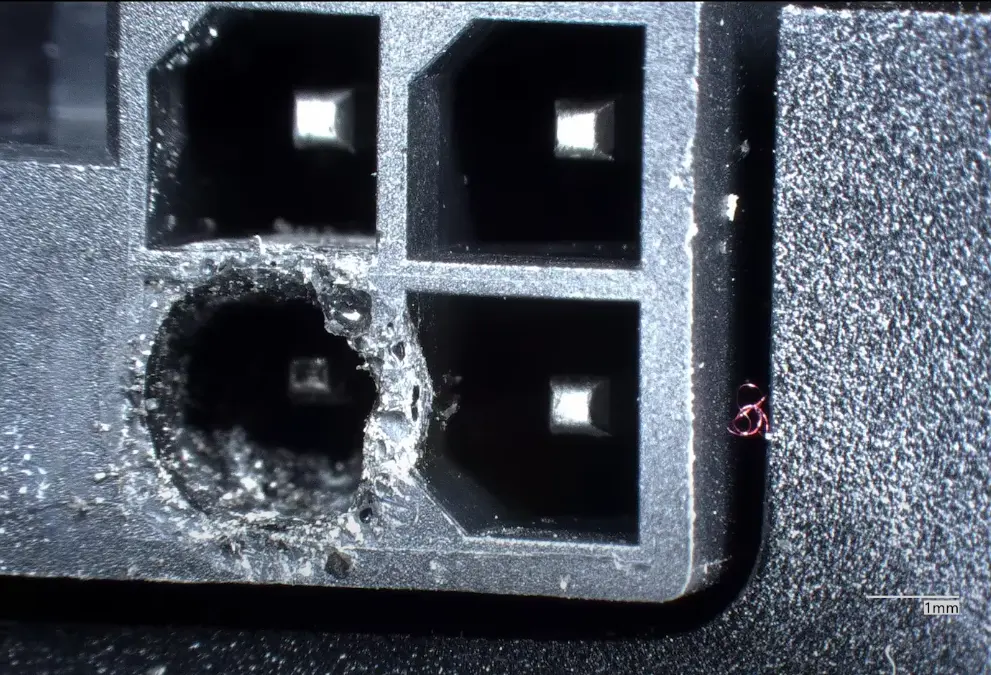

Повреждения в 5090
Повреждения в 5090

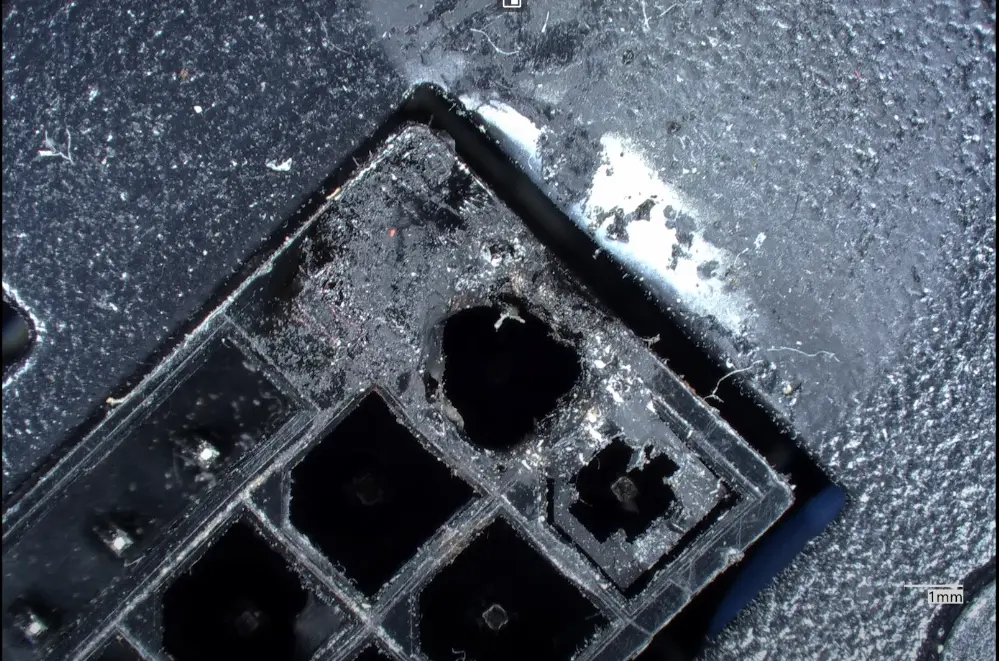

Повреждения в БП
Повреждения в БП

После осмотра компонент ivan6953 Роман рассказал что и сам испытал похожую ситуацию. Во время тестирования прототипа СЖО для 5090, der8auer случайно коснулся кабеля питания рукой и один из кабелей ему показался горячее прочих. Сначала блогер отмахнулся от этого, посчитав, что ему просто показалось, но после хайпа истории с расплавлением, решил провести тесты.

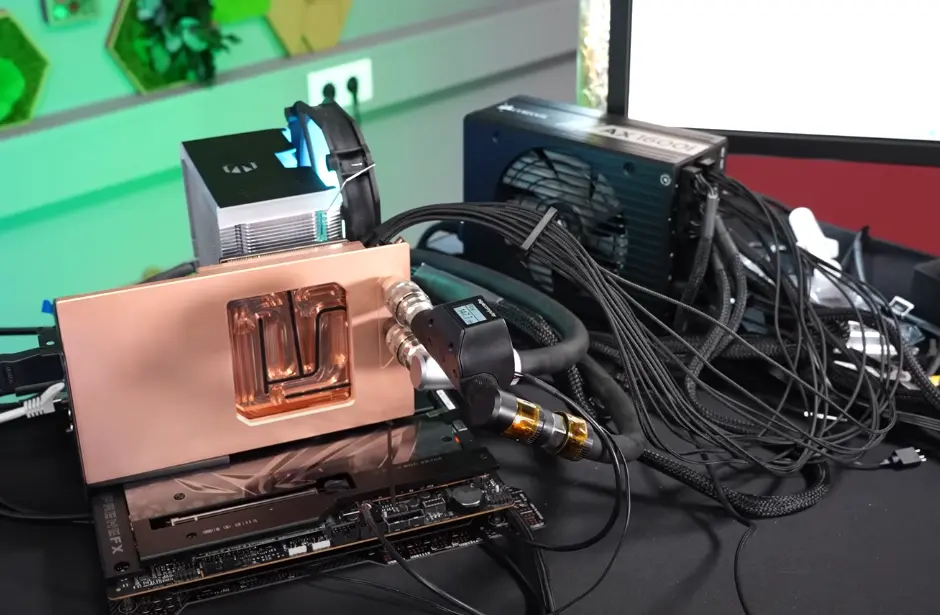

Тестовый стенд
Тестовый стенд

Использовав всё ту же 5090 с СЖО, der8auer с помощью Furmark нагрузил видеокарту до потребления в ~550 Вт мощности, после чего оценил состояние компонент тепловизором. Всего через несколько минут теста температура коннектора со стороны блока питания превысила 100 градусов, при этом разогретыми оказались лишь несколько линий кабеля питания

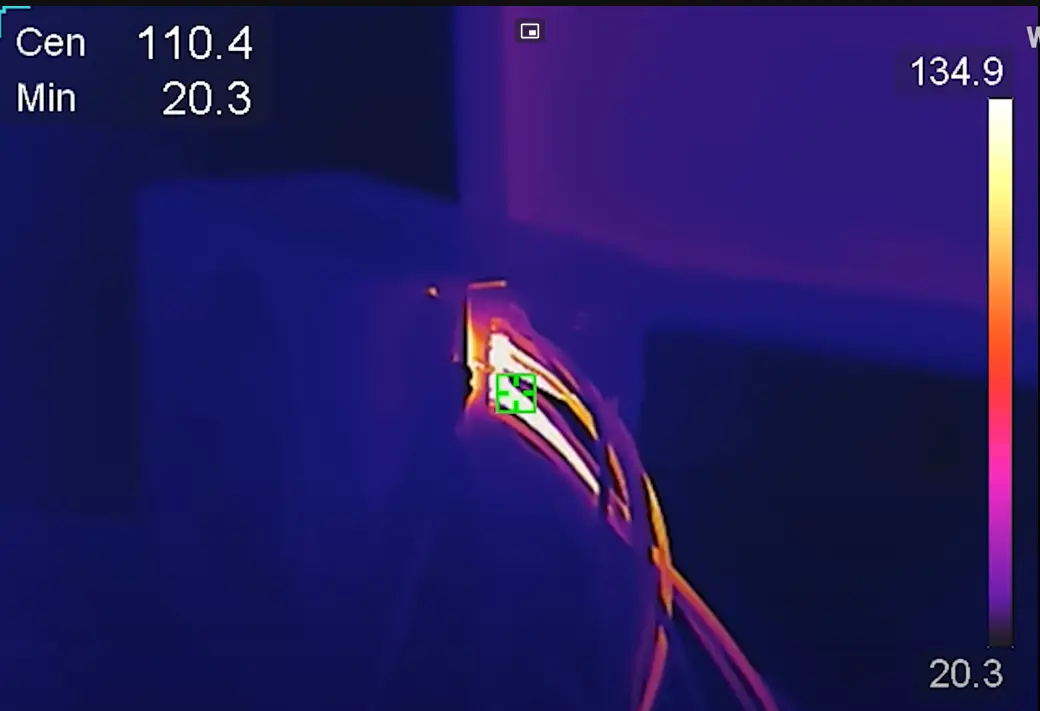

Температура в БП
Температура в БП

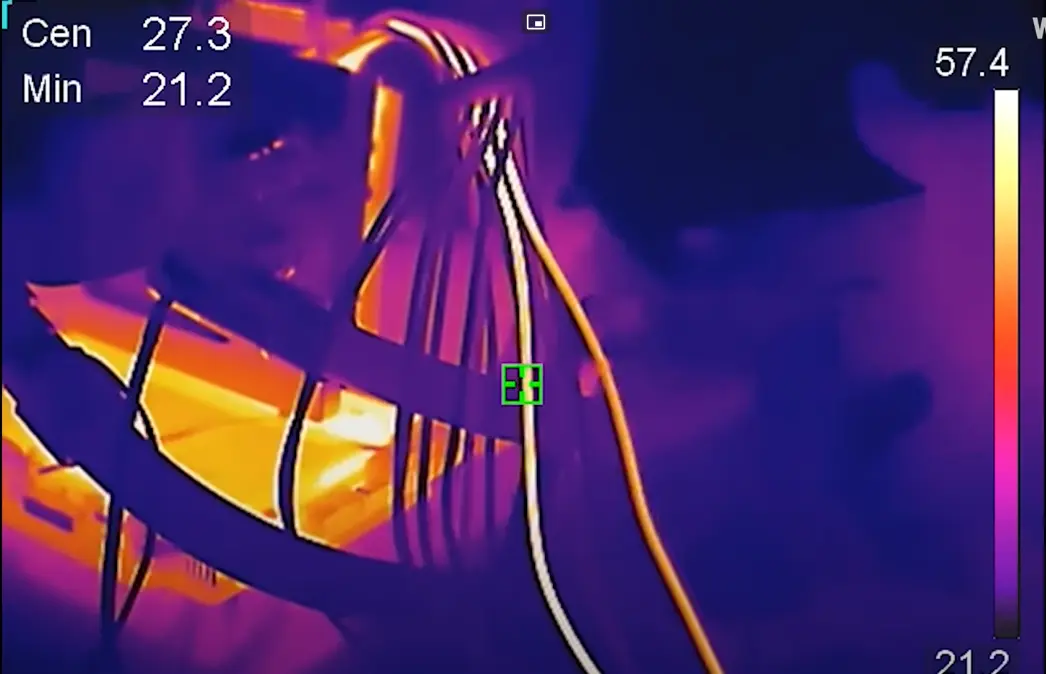

Температура кабеля
Температура кабеля

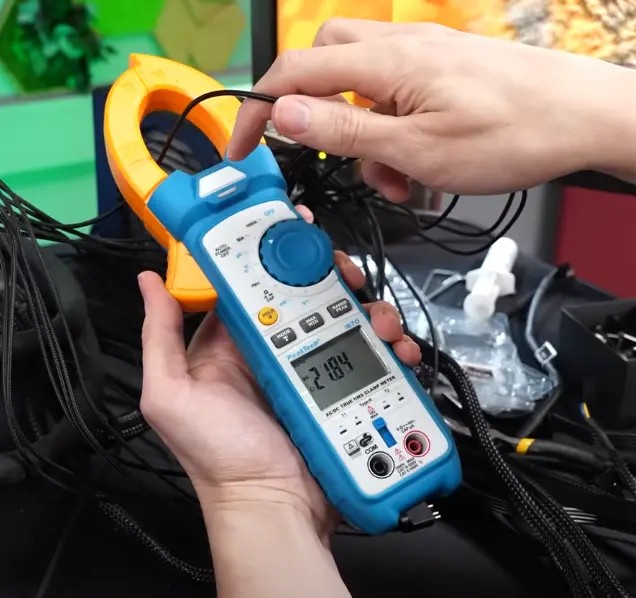

После чего der8auer измерил протекающий на линиях ток, и обнаружил, что одна линия проводит по себе целых 22 ампера, тогда как прочие - от 5 до 10.


По мнению der8auer'a проблема заключается именно в том, что одного 12VHPWR для питания 90 линейки видеокарт недостаточно и что косвенным доказательством этому служит отсутствие свидетельств сгоревших подобным образом карт RTX 4080.
