Помните я выкладывал пост с лего для взрослых?
Удалось ли мне его собрать и что из этого получилось? Миддл-пост внутри.

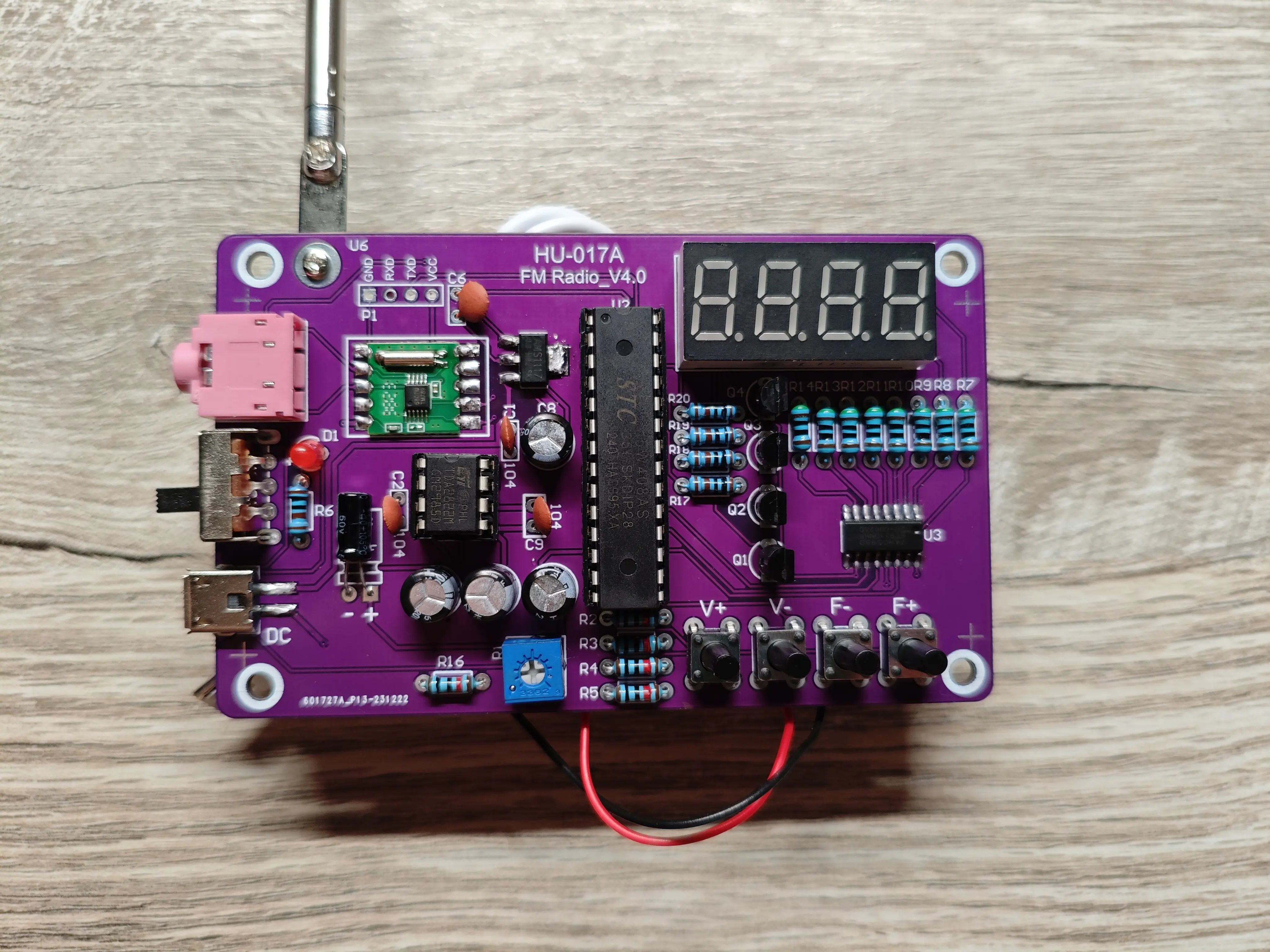

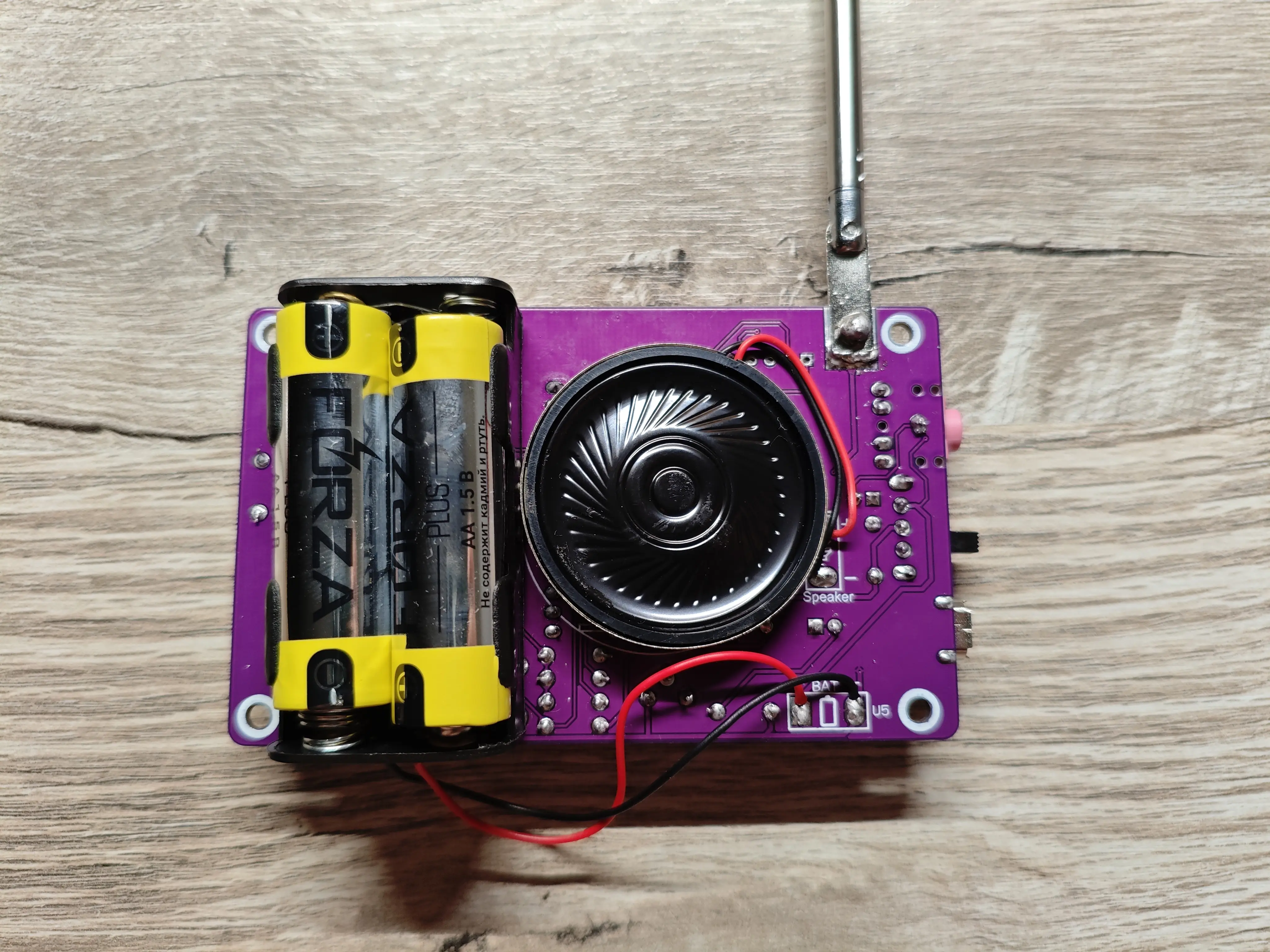

Валялся у меня набор уже почти месяц как, решил я его все же прошлым вечером собрать. И собрал. Вот что получилось.
Как думаете - работает? Ну, с одной стороны да:

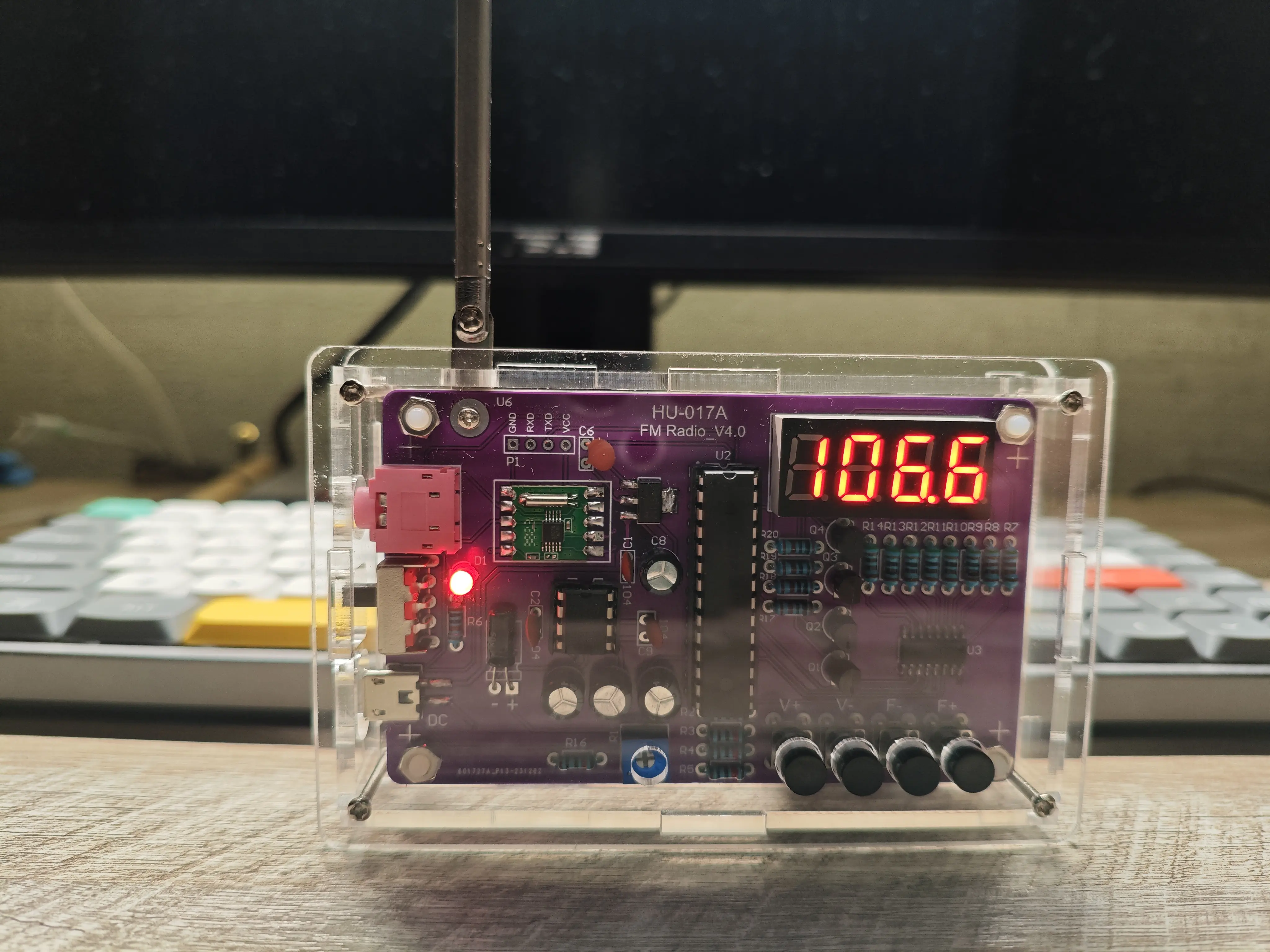

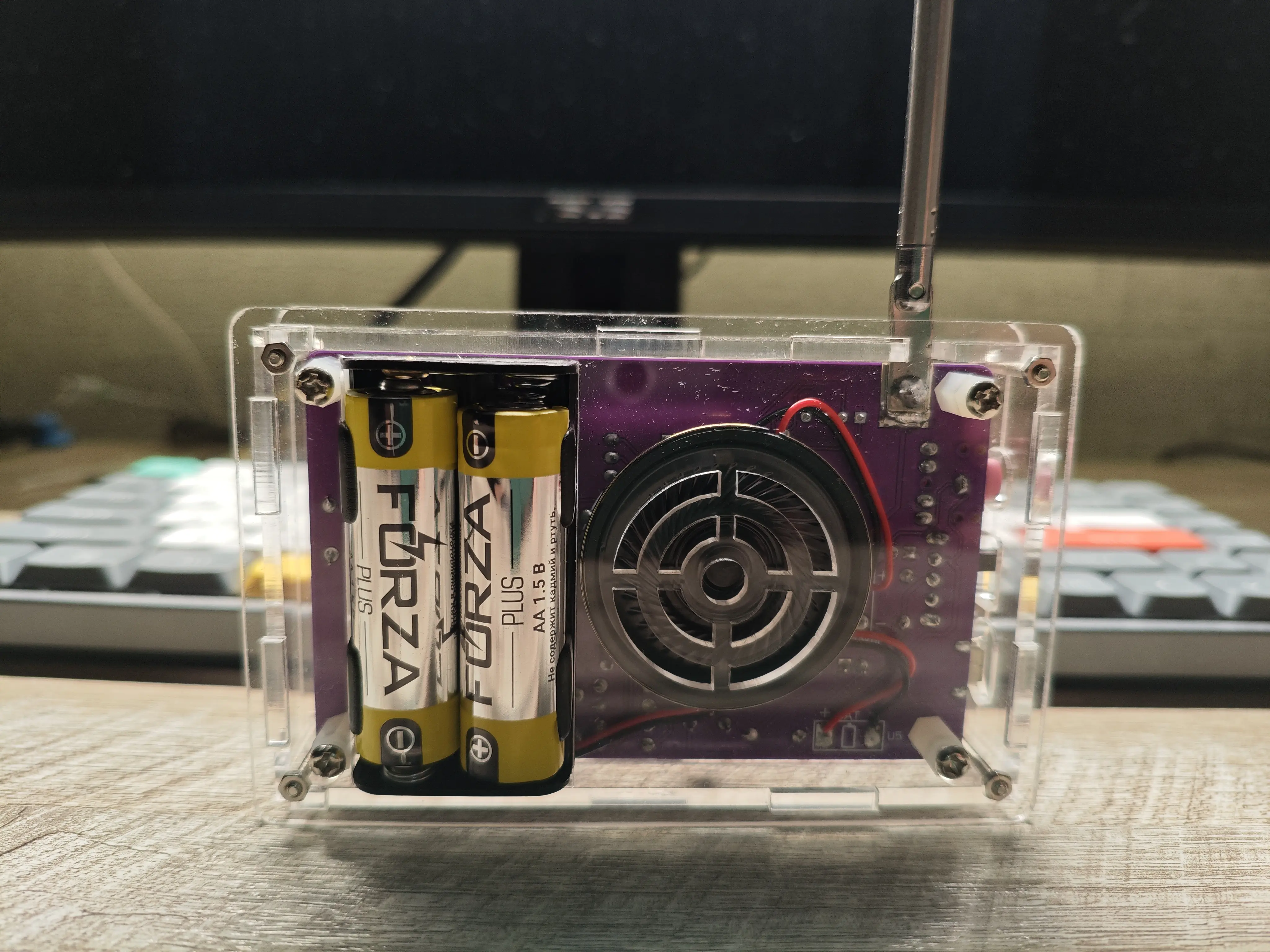

И даже выглядит в акриловой корпусе неплохо. И даже станции автоматически находит. И даже звук относительно приличный для монодинамика на всего 0,5W.
Но есть одно но. Точнее целых три жирных НО.

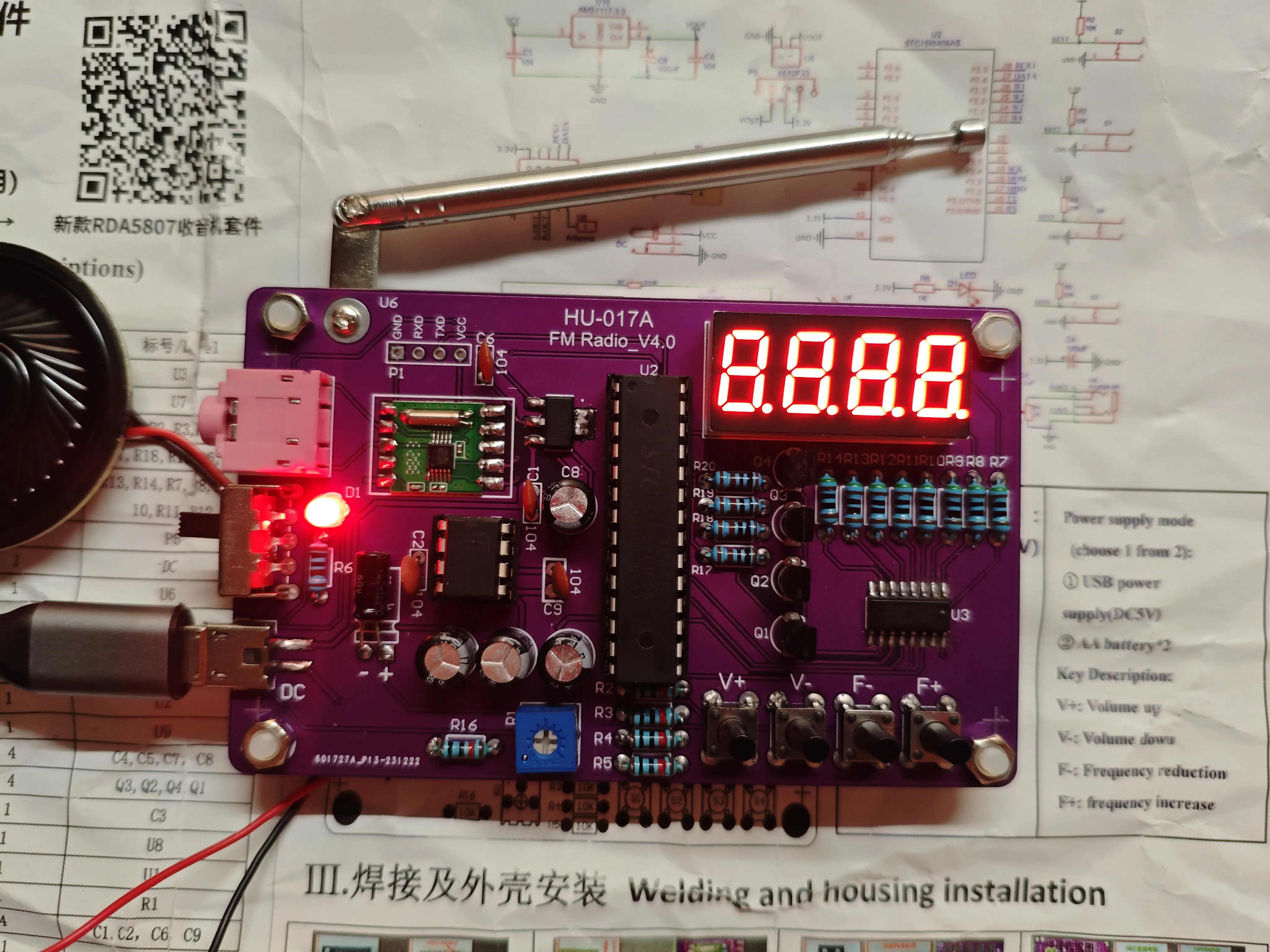

1. Через пару минут экран приказал долго жить.
Точнее не сам экран, а милипиздрическая схема справа что над кнопками управления. Судя по схеме именно она отвечает на управление экраном. Иногда на пару секунд при включении экран показывает нормальные цифры, но потом все становится 8888. Иногда он через минуту вообще просто отключается и ничего не показывает или показывает тусклые цифры, причем не все.
2. После непродолжительной работы настройка звука стала задирать и звук стал сам повышаться до максимума. И на экране вместо частоты каждые постоянно мигает 15(максимальный уровень звука). Кнопки прозванивал - они не щалипшие, это именно косяк программный. Учитывая что в управлении кнопками вроде бы участвует все та же схема что над кнопками - такое поведение неудивительно.
Но китайцы на удивление предусмотрели этот косяк. В конце цепи что идёт на динамик есть подстроечный резистор, которым можно регулировать окончательный уровень звука. Для этого надо всего-лишь маленькая отверточка или острый предмет.
3. Подошли к самому главному косяку. И если с первым косяком можно жить потому что есть поиск станций, а второй косяк решается выставлением нужного уровня звука резистором, то с последним косяком жить нельзя.

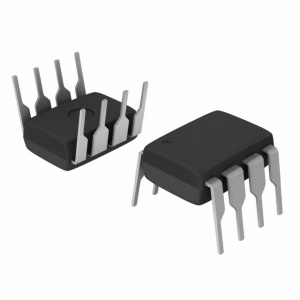

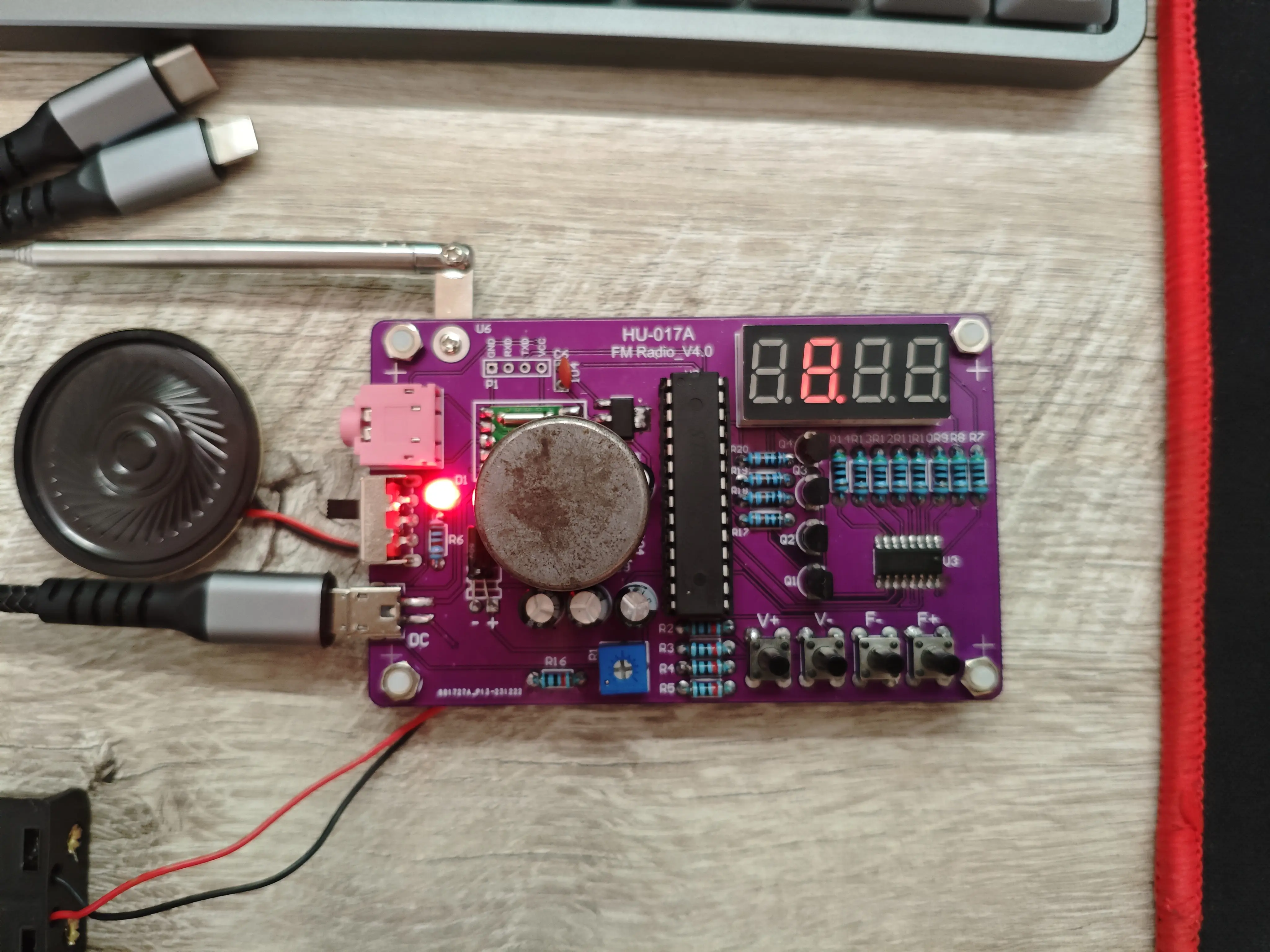

Как вы могли заметит на картинке выше поверх одного чипа у меня стоит ролик от подшипника. И это не случайно. В схеме радио есть вот такой усилитель в виде паучка:
И эта херня после 3-4 минут работы радио греется так, что к ней уже становится неприятно прикасаться. Но ладно бы просто грелась - после того как она нагреется достаточно весь звук идет по одному месту и из радио издаются инфернальные звуки.

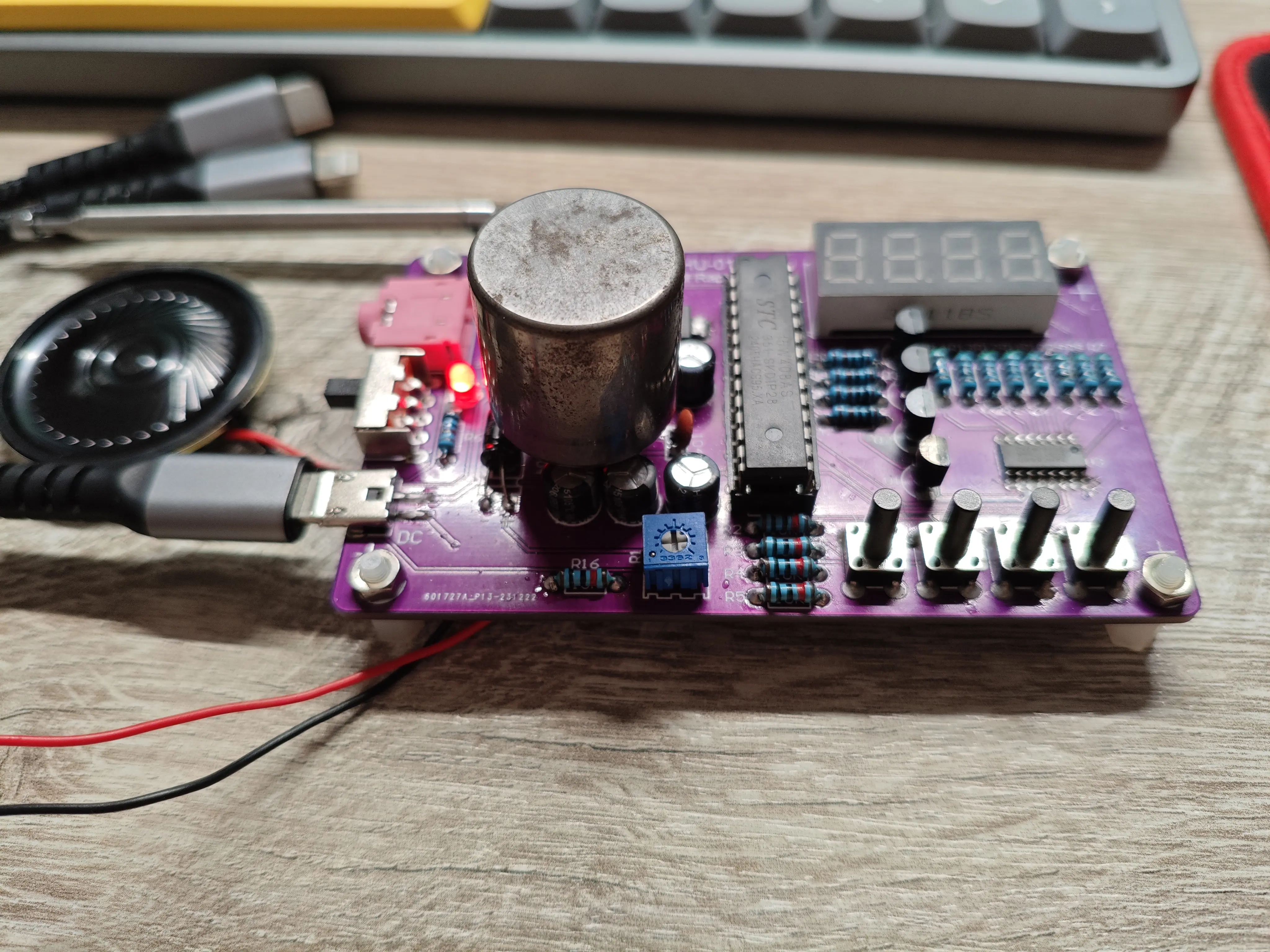

После того как я поставил ролик на этот чип - звук пришел в норму, а ролик стал нагреваться. Причем даже без всякой термопасты или термопрокладки.

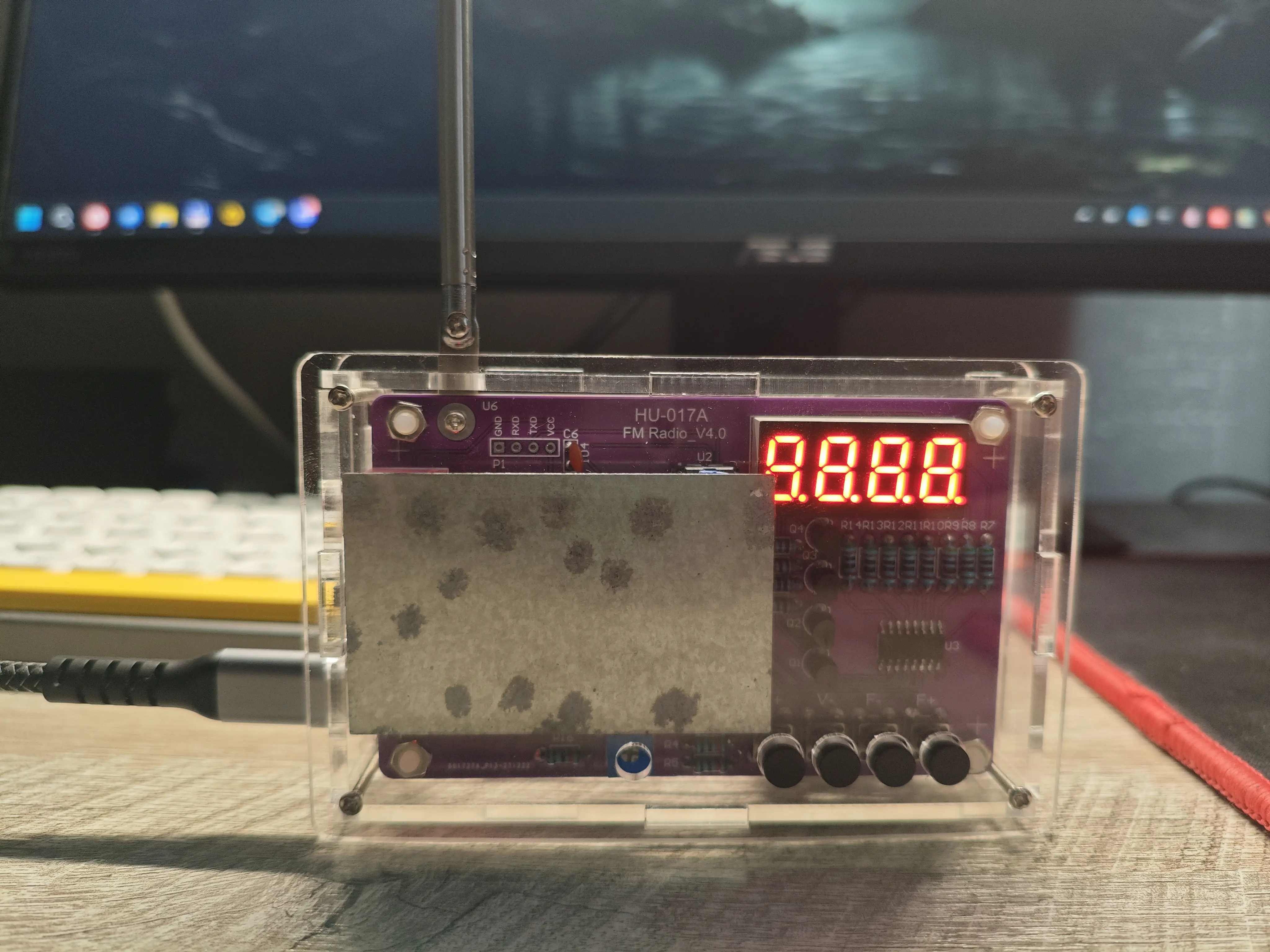

Я нашел большую но не сильно толстую металлическую пластину, посадил ее на термопрокладку и решил что этого должно хватить - площадь пластины большая, должна отводить тепло. И в тесте без корпуса на минут 30 работала точно без проблем. Ну я и собрал опять. Выглядит это как-то так.
Включил, слушал радио пока играл. Но по прошествии где-то часа чип опять стал издавать адские звуки. То ли пластины не хватает на длительный срок, то ли виноват почти закрытый акриловый корпус, который не дает охлаждаться пластине.

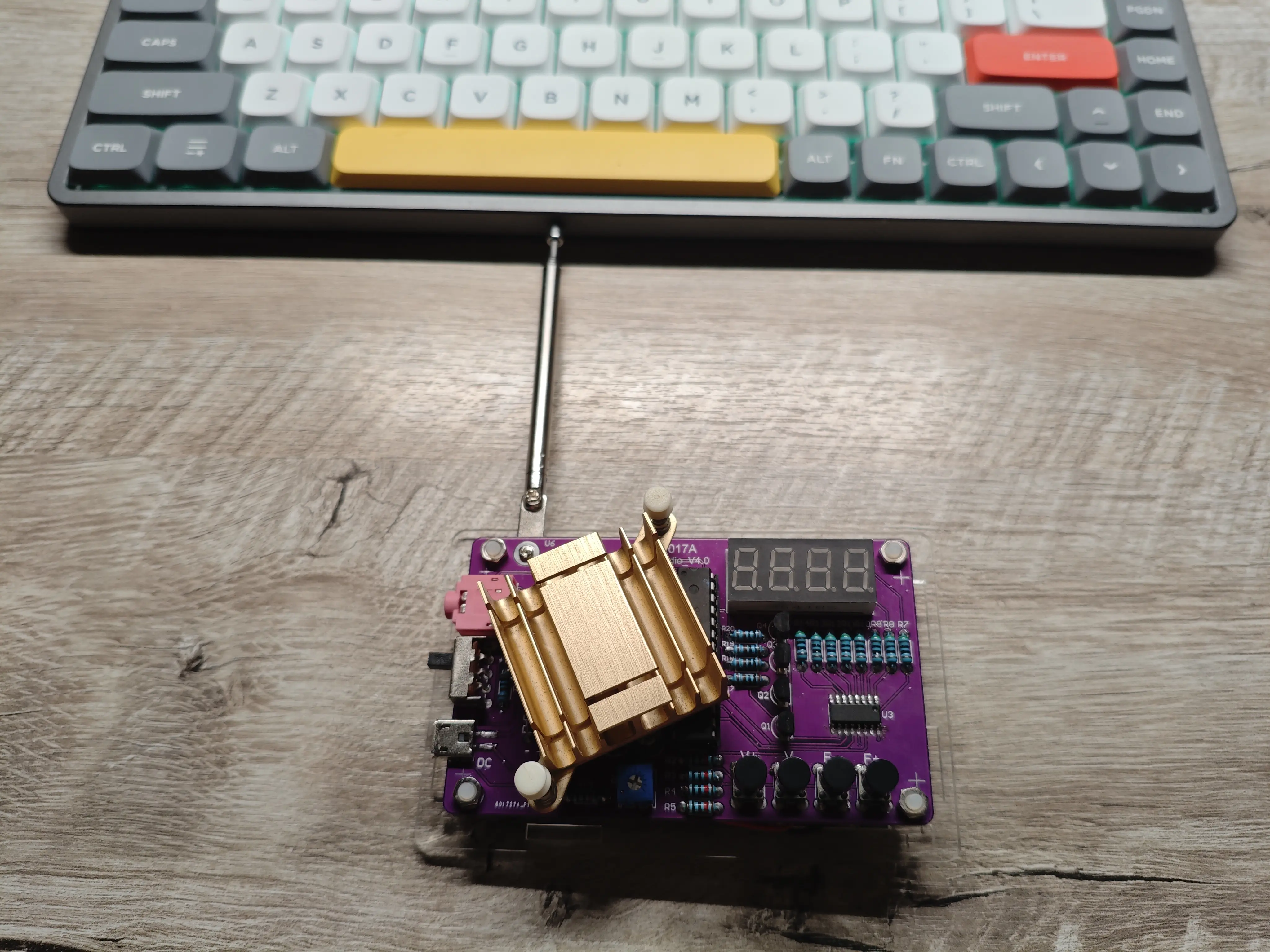

В итоге опять разобрал радио, нашел небольшой радиатор от старых материнских плат, посадил на термопрокладку и оставил на тумбочке перед сном.
Так он работал всю ночь и на утро он продолжаал исправно работать.
Вывод - китайцы прислали наполовину работающие детали, которые надо самому напильником доделывать. Буду думать как приколхозить этот радиатор к радио в корпусе. Если бы все работало как и должно - было бы очень годное радио, которое удобное и которое имеет хороший звук.
PS. Не ожидал когда начинал этот пост что получится столько букв.
